Промышленные строительные смеси

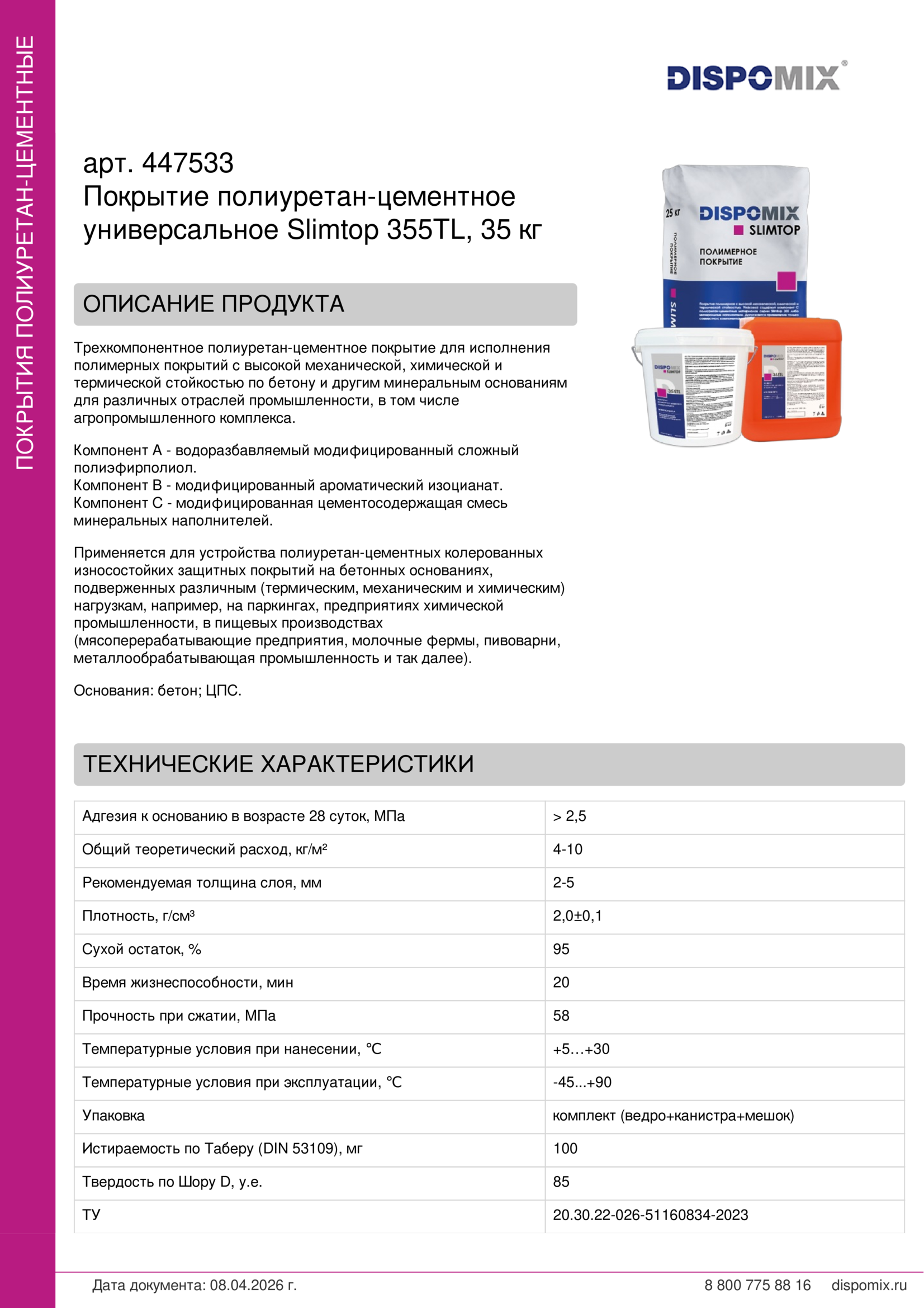

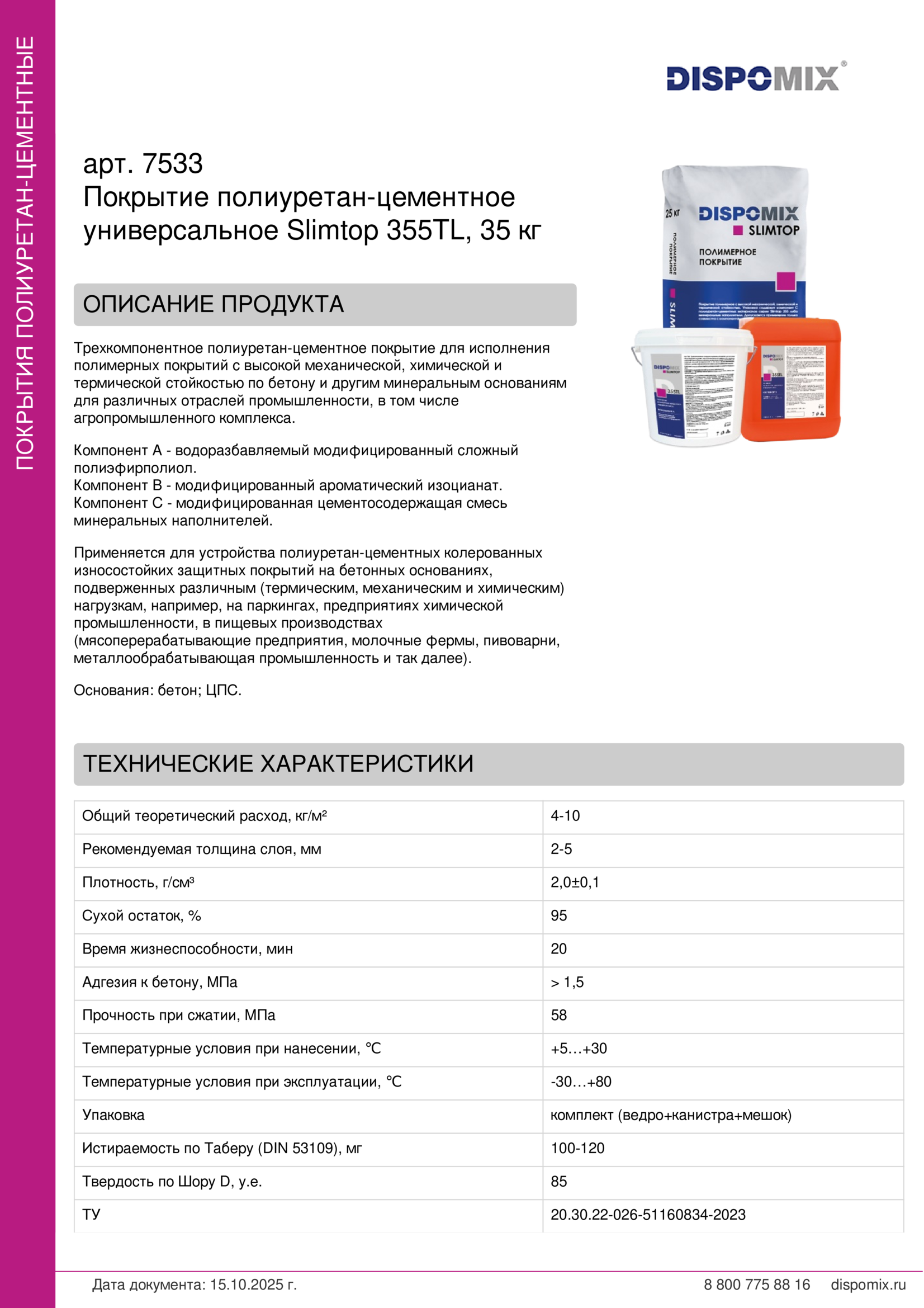

Покрытие полиуретан-цементное универсальное Slimtop 355TL, 35 кг

Slimtop 355TL, 35 кг

Арт. 7533

Трехкомпонентное полиуретан-цементное покрытие для исполнения полимерных покрытий с высокой механической, химической и термической стойкостью по бетону, асфальту и другим минеральным основаниям для различных отраслей промышленности, в том числе агропромышленного комплекса. Для высоких механических, химических и термических нагрузок.

Компонент А - водоразбавляемый модифицированный сложный полиэфирполиол.
Компонент В - модифицированный ароматический изоцианат.
Компонент С - модифицированная цементосодержащая смесь минеральных наполнителей.

Применяется для устройства полимерцементных колерованных износостойких защитных и промышленных полиуретановых покрытий на бетонных основаниях, подверженных различным (термическим, механическим и химическим) нагрузкам, например, в пищевых производствах (мясоперерабатывающие предприятиях, молочные фермы, пивоварни, металлообрабатывающая промышленность и так далее).

Основания: бетон; ЦПС.

Единица упаковки
комплект
Плотность готовой смеси, кг/м3
1980
Время жизнеспособности, мин
20
Прочность при сжатии, МПа
50
Прочность сцепления с основанием в возрасте 28 суток, МПа
> 1,5
Расход при толщине слоя 1 мм, кг/м2
2
Рекомендуемая толщина слоя, мм
2-5
Рекомендуемый расход смеси, кг/м
5-11
Сухой остаток, %
95
Температурные условия при нанесении, С
+5…+30
Температурные условия при эксплуатации, С
-30…+80
ТУ
20.30.22-026-51160834-2023
Срок хранения, мес
6
Документ
Свидетельство государственной регистрации
Номер
RU.01.PA.02.008.E.000702.06.21
Срок действия с
10/06/2021

ВРЕМЯ ЖИЗНИ

Температура

+10℃

+20℃

+30℃

Время жизни смеси в перемешанном состоянии

25 мин

15 мин

10 мин

ВРЕМЯ ОТВЕРЖДЕНИЯ

Температура

+10℃

+20℃

+30℃

Можно ходить

36 часов

24 часов

18 часов

Легкая нагрузка

6 дней

3 дня

2 дня

Полная нагрузка

14 дней

9 дней

5 дней

ВРЕМЕННЫЕ ПЕРЕРЫВЫ МЕЖДУ СЛОЯМИ

Температура

+10℃

+20℃

+30℃

Минимум

36 часов

24 часа

18 часов

Максимум

48 часов

36 часов

24 часов

ХИМИЧЕСКАЯ СТОЙКОСТЬ

Реагент

Общий результат по истечении 8 недель

Вода пресная

стойко

Вода морская

стойко

Авиационное топливо

стойко

Трансформаторные и машинные масла

стойко

Бензин

стойко

Бензол

условно стойко

Альдегиды

стойко

Спирты

условно стойко

Карбамид

стойко

Жиры

стойко

Кетоны

стойко

Растворы ПАВ

стойко

Ароматические углеводороды

стойко

10% молочная кислота

стойко, изменение поверхности

10% уксусная кислота

стойко, изменение поверхности

20% серная кислота

стойко, изменение поверхности

98% серная кислота

нестойко

20% натрия гидроксид

стойко, изменение поверхности

20% натрия гипохлорит

условно стойко

1,1,1-трихлорэтан

нестойко

Стойко: минимальное понижение твердости в пределах 20%, отсутствие пузырей, адгезия с основанием без изменений, отсутствие вздутия либо слабое вздутие покрытия
Условно стойкое: понижение твердости 20% - 40%, отсутствие пузырей, адгезия с основанием без изменений, наблюдаются вздутия покрытия.
Нестойко: значительное уменьшение твердости >40%, возможно возникновение пузырей или ослабление адгезии с основанием, частичное или полное разрушение материала.
Изменение поверхности: у покрытия возможно изменения цвета или степени глянца.

ТРЕБОВАНИЯ К ОСНОВАНИЮ

марка бетона не менее M 350; прочность бетона на сжатие не менее 30 Н/мм²; когезионная прочность бетона на отрыв не менее 1,5 Н/мм²; остаточная влажность основания не более 8%; температура основания не менее 10 °C и не менее чем на 3 °C выше точки росы; относительная влажность в помещении не выше 80%; ровность поверхности: отклонение на двухметровой рейке не более 4 мм; свежеуложенное бетонное основание должно быть выдержано 28 дней до достижения влажности не более 8%.

ПОДГОТОВКА ОСНОВАНИЯ

Поверхность бетонных и железобетонных конструкций должна быть свободна от различного рода дефектов и трещин, ослабленных участков, загрязнений, продуктов коррозии бетона и арматуры, цементного молочка, солей, масел, топингов, гидрофобизаторов и тому подобного. Для удаления посторонних примесей допускается механическая обработка бетона - срезание поверхностного слоя, дробеструйная очистка, фрезерование, шлифование и так далее. Также возможна и химическая обработка с помощью специальных составов. Новый бетон необходимо отшлифовать или подвергнуть дробеструйной обработке для открытия пор и удаления цементного молочка. После обработки обязательно удалить пыль с помощью промышленных пылесосов. Если на поверхности бетона имеются выбоины, неровности, раковины, то их необходимо предварительно загрунтовать полиуретановым грунтом PIQ SlimTop 151 или PIQ SlimTop 355TL/FL, присыпав сухим кварцевым песком, через 12 часов при 20 ℃ заполнить PIQ SlimTop 355TL/FL в смеси с сухим мелким кварцевым песком до 4:1 в зависимости от глубины заполняемых выбоин. Через 24 часов при 20 °C пол можно грунтовать. Для грунтования рекомендуется, PIQ SlimTop 355TL или PIQ SlimTop 151 (с присыпкой песком). Также для выравнивания основания можно применять цементные растворы либо модифицированные смеси с быстрым набором прочности. В первом случае необходимо дать основанию 14 дней при +20C до достижения 8% влажности и набора прочности. Марку модифицированных смесей необходимо согласовать, так как не все смеси подходят для использования под полимерные полы.

ПОДГОТОВКА МАТЕРИАЛА

Тщательно перемешать емкость с компонентом А низкооборотной мешалкой 150– 300 оборотов в минуту со специальной насадкой, обеспечивающей движение смеси снизу-вверх. Диаметр насадки долженбытьнеменее1/3диаметра емкости. Смешать компонент B с компонентом А и перемешивать в течение 3 минут, обращая особое внимание на перемешивание материала у дна и стенок. Перелить смесь в силовой смеситель, добавляют компонент С и перемешивать до однородного состояния. После перемешивания сразу вылить содержимое на поверхность и распределить зубчатым шпателем или ракелем. Внимание! Если оставить смесь трех компонентов в емкости, произойдет разогрев смеси и отверждение материала в таре, после чего использовать материал в дальнейшем будет невозможно. При неполном перемешивании компонентов на поверхности пола могут образовываться не отвержденные участки.

НАНЕСЕНИЕ

Удостовериться, что загрунтованная поверхность не имеет пористых участков, в противном случае, возможно образование кратеров или пузырей. Для сильно впитывающих оснований рекомендуется присыпка на кидом кварцевым песком фракции 0,1 – 0,3 мм. После отверждения грунтовки слегка отшлифовать и удалить излишки песка промышленным пылесосом. После перемешивания состав вылить на пол и распределить по поверхности ракелью с регулируемым зазором. Высота зубца и наклон инструмента определяют толщину полимерного слоя. Для деаэрации, то есть удаления пузырьков воздуха, и уплотнения материала применяется игольчатый валик с острой иглой. Необходимо несколько раз в течение времени жизнеспособности состава прокатать всю поверхность в шахматном порядке.

УПАКОВКА И ХРАНЕНИЕ

Компонент А: 5 кг. Компонент B: 5 кг. Компонент C: 25 кг. Хранить в закрытой заводской упаковке в сухом помещении при комнатной температуре. Срок годности компонентов А и В 9 месяцев со дня изготовления и 6 месяцев для компонента С.

ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ

Компоненты А и B в несмешанном состоянии могут повлечь загрязнение водоемов. Не допускать попадания в канализацию, почву и грунтовые воды. Отвердевший состав опасности не представляет.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Работы следует проводить в хорошо проветриваемом помещении, не следует допускать попадания материала на открытые участки кожи, в глаза и рот. При попадании в глаза необходимо промыть их большим количеством воды и обратиться к врачу. При проведении работ рекомендуется пользоваться специальной одеждой, защитными очками и перчатками.

ВНИМАНИЕ

Все рекомендации и технические характеристики верны при температуре окружающей среды +21±2 °C и относительной влажности воздуха 60±10 %. Качество материала гарантируется только при точном соблюдении инструкции производителя по технологии применения и требований СНиП. Инструкция по применению теряет силу после появления новой редакции текста, размещаемого на интернет-сайте производителя dispomix.ru.

ООО "Нафта-строй"

г. Москва, ул. Автозаводская, д. 25, стр. 2

13-й танковый полк Кантемировской танковой дивизии (в/ч 32010)

Московская область, г. Наро-Фоминск, ул. Шибанкова, д. 84
Категории

Обратная связь

Согласие на обработку данных

Нажимая кнопку "Отправить" Вы даёте свое согласие на обработку введенной персональной информации в соответствии с Федеральным Законом №152-ФЗ от 27.07.2006 "О персональных данных"
