Промышленные строительные смеси

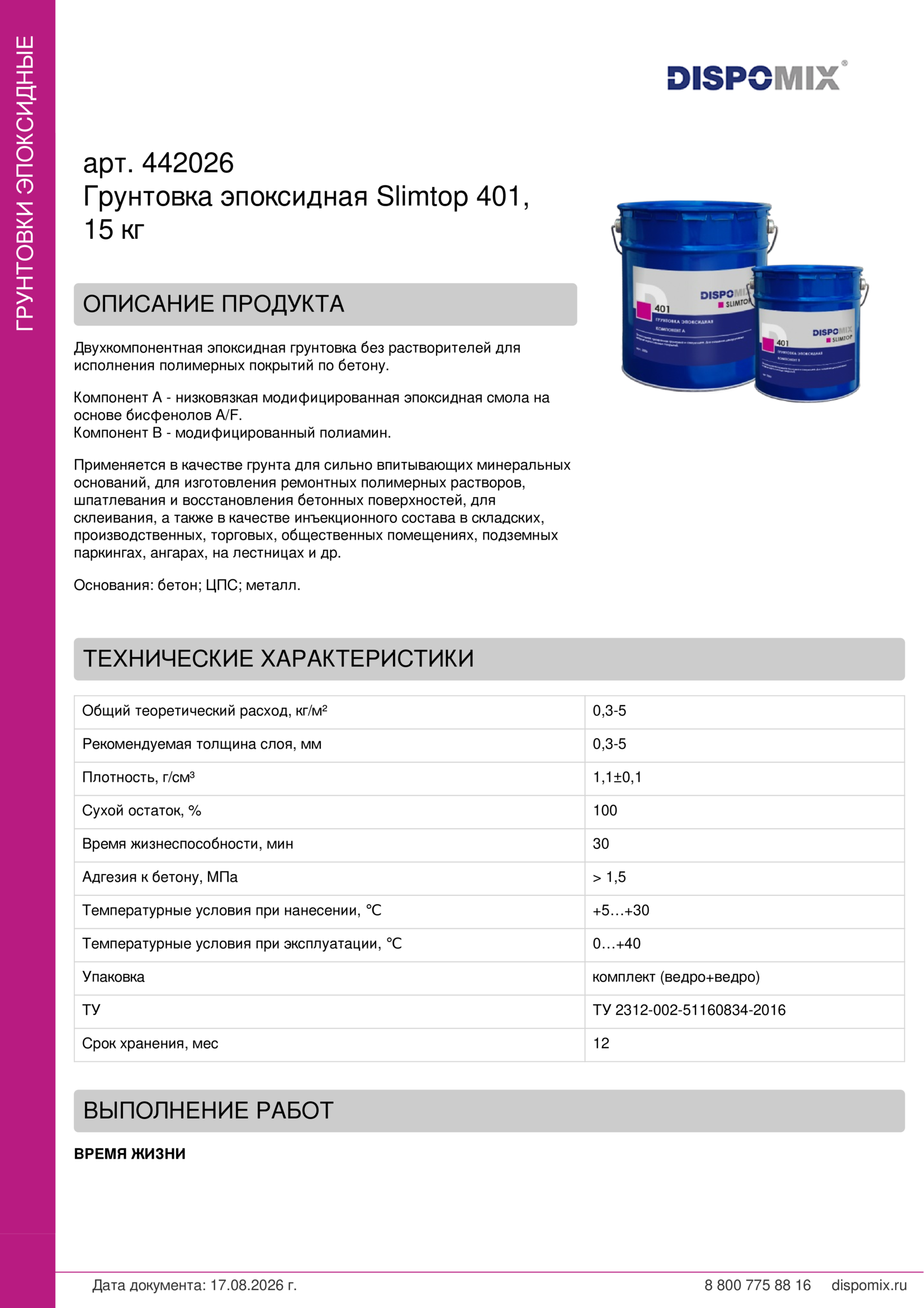

Грунтовка эпоксидная Slimtop 401, 15 кг

Slimtop 401, 15 кг

Арт. 2026
Для исполнения полимерных покрытий по бетону.

Slimtop 401 - двухкомпонентная эпоксидная грунтовка без растворителей.
Компонент А — низковязкая модифицированная эпоксидная смола на основе бисфенолов A/F. Компонент В — модифицированный полиамин.
Применяется в качестве грунта для сильно впитывающих минеральных оснований, для изготовления ремонтных полимерных растворов, шпатлевания и восстановления бетонных поверхностей, для склеивания, а также в качестве инъекционного состава в складских, производственных, торговых, общественных помещениях, подземных паркингах, ангарах, на лестницах и так далее.
Адгезия к металлу, МПа
> 5
Время жизнеспособности, мин
30
Единица упаковки
ведро
Плотность готовой смеси, кг/м3
1050
Прочность сцепления с основанием в возрасте 28 суток, Мпа
> 1,5
Расход при толщине слоя 1 мм, кг/м2
1
Рекомендуемая толщина слоя, мм
0,3-5
Сухой остаток %, не менее
100
Температурные условия при нанесении, С
+5…+30
Температурные условия при эксплуатации, С
0…+40


Здесь Вы можете создать запрос на документацию по данному продукту - заполните форму ниже.

Согласие на обработку данных

Нажимая кнопку "Отправить" Вы даёте свое согласие на обработку введенной персональной информации в соответствии с Федеральным Законом №152-ФЗ от 27.07.2006 "О персональных данных"

ВРЕМЯ ЖИЗНИ

Температура

+10°C

+20°C

+30°C

Жизнеспособность смеси в перемешанном состоянии

60 минут

40 минут

20 минут


ВРЕМЯ ОТВЕРЖДЕНИЯ

Температура

+10°C

+20°C

+30°C

Можно ходить

24 часа

12 часов

8 часов

Лёгкая нагрузка

5 дней

3 дня

2 дня

Полная нагрузка

8 дней

6 дней

4 дня


УСЛОВИЯ НАНЕСЕНИЯ

Минимальная температура нанесения

+10 °C, но всегда на 3 °C выше точки росы

Максимальная температура нанесения

+30 °C

Максимальная относительная влажность воздуха

не более 80%


ВРЕМЕННЫЕ ПЕРЕРЫВЫ МЕЖДУ СЛОЯМИ

Температура

+10°C

+20°C

+30°C

Минимум

16 часов

8 часов

5 часов

Максимум

48 часов

24 часа

18 часов

СИСТЕМА ПОКРЫТИЙ
Определяется в соответствии с рекомендациями технологов компании.

ХИМИЧЕСКАЯ СТОЙКОСТЬ

Реагент

Общий результат по истечении 8 недель

Вода пресная

стойко

Вода морская

стойко

Авиационные топлива

стойко

Трансформаторные и машинные масла

стойко

Бензин

условно стойко

Альдегиды

стойко

Спирты

условно стойко

Жиры

стойко

Кетоны

нестойко

Растворы ПАВ

стойко

Ароматические углеводороды

условно стойко

10% молочная кислота

стойко, изменение поверхности

10% уксусная кислота

стойко, изменение поверхности

20% серная кислота

стойко, изменение поверхности

98% серная кислота

нестойко

20% натрия гидроксид

стойко

10% натрия гипохлорит

стойко, изменение поверхности

1,1,1-трихлорэтан

нестойко

Стойко: минимальное понижение твердости по Шору в пределах 20%, отсутствие пузырей, адгезия с основанием без изменений, отсутствие вздутий либо слабое вздутие покрытия.
Условно стойко: понижение твердости по Шору от 20 до 40%, отсутствие пузырей, адгезия с основанием без изменений, наблюдаются вздутия покрытия.
Нестойко: значительное уменьшение твердости по Шору более чем на 40%, возможно возникновение пузырей или ослабление адгезии с основанием, частичное или полное разрушение слоя материала.
Изменение поверхности: у покрытия возможно изменение цвета или степени глянца.

ТРЕБОВАНИЯ К ОСНОВАНИЮ

марка бетона не менее M 200; прочность бетона на сжатие не менее 20 Н/мм²; когезионная прочность бетона на отрыв не менее 1,5 Н/мм²; остаточная влажность основания не более 4%; температура основания не менее 10 °C и не менее чем на 3 °C выше точки росы; относительная влажность в помещении не выше 80%; ровность поверхности: отклонение на двухметровой рейке не более 2 мм; в бетонном основании должны быть прорезаны на заданную проектом глубину и заполнены герметиком все деформационные и другие виды швов; свежеуложенное бетонное основание должно быть выдержано 28 дней до достижения влажности не более 4%.

ПОДГОТОВКА ОСНОВАНИЯ

Поверхность бетонных и железобетонных конструкций должна быть свободна от различного рода дефектов и трещин, ослабленных участков, загрязнений, продуктов коррозии бетона и арматуры, цементного молочка, солей, масел, топингов, гидрофобизаторов и тому подобного. Для удаления посторонних примесей допускается механическая обработка бетона - срезание поверхностного слоя, дробеструйная очистка, фрезерование, шлифование и так далее. Также возможна и химическая обработка с помощью специальных составов. Новый бетон необходимо отшлифовать или подвергнуть дробеструйной обработке для открытия пор и удаления цементного молочка. После обработки обязательно удалить пыль с помощью промышленных пылесосов. Если на поверхности бетона имеются выбоины, неровности, раковины, то их необходимо предварительно загрунтовать эпоксидным грунтом, например, SlimTop 104, а затем заполнить шпатлевочной массой, представляющей собой смесь сухого мелкого кварцевого песка и эпоксидного грунта в соотношении от 2:1 до 4:1 в зависимости от глубины заполняемых выбоин. Через 12 часов при 20 °C пол можно грунтовать. Также для выравнивания основания можно применять цементные растворы либо модифицированные смеси с быстрым набором прочности. В первом случае необходимо дать основанию 28 дней до достижения 4% влажности и набора прочности. Марку модифицированных смесей необходимо согласовать, так как не все смеси подходят для использования под полимерные полы.

ПОДГОТОВКА МАТЕРИАЛА

Тщательно перемешать емкость с компонентом А низкооборотной мешалкой 150 – 300 оборотов в минуту со специальной насадкой, обеспечивающей движение смеси снизу вверх. Диаметр насадки должен быть не менее 1/3 диаметра емкости. Затем влить компонент B в емкость с компонентом А и перемешивать в течение 3 минут, обращая особое внимание на перемешивание материала у дна и стенок. Перелить смесь в чистую емкость и перемешивать в течение 2 минут. После перемешивания сразу вылить содержимое на поверхность и распределить зубчатым шпателем. Внимание! Если оставить смесь двух компонентов в емкости, произойдет разогрев смеси и отверждение материала в таре, после чего использовать материал в дальнейшем будет невозможно. При неполном перемешивании компонентов на поверхности пола могут образовываться неотвержденные участки.

НАНЕСЕНИЕ

В качестве грунтовки SlimTop 401 наносится в 1 или 2 слоя. Расход зависит от впитывающей способности основания. Первый слой рекомендуется наносить гладким шпателем, либо нейлоновым валиком с длиной ворса 8-12 мм. Если имеются участки основания, где произошло полное впитывание грунтовки, необходимо повторное нанесение грунтовки. При этом необходимо не допускать пятен остекления, их необходимо сразу присыпать песком. Временной интервал между слоями грунтовки и последующим покрытием не должен превышать 24 часа при 20 °С и 18 часов при 20-30 °С. Если выдержать предписанный интервал невозможно, а также при нанесении грунтовки снаружи помещения, свеженанесенную грунтовку посыпают слоем сухого кварцевого песка фракции 0,1-0,4 мм. Перед нанесением следующего слоя несвязанный песок удаляют с помощью промышленного пылесоса.

ОЧИСТКА ИНСТРУМЕНТА

Неотвержденный материал с инструмента удалить при помощи следующих растворителей: Р-646, ксилол, ацетон, этилацетат. Затвердевший состав возможно удалить только механически.

УПАКОВКА И ХРАНЕНИЕ

SlimTop 401 поставляется комплектом 15 кг: в 10 кг (компонент А) и 5 кг (компонент Б) ведрах. Хранить в закрытой заводской упаковке в сухом помещении при комнатной температуре. Срок годности 1 год со дня изготовления.

ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ

Компоненты А и B в несмешанном состоянии могут повлечь загрязнение водоемов. Не допускать попадания в канализацию, почву и грунтовые воды. Отвердевший состав опасности не представляет.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Работы следует проводить в хорошо проветриваемом помещении, не следует допускать попадания материала на открытые участки кожи, в глаза и рот. При попадании в глаза необходимо промыть их большим количеством воды и обратиться к врачу. При проведении работ рекомендуется пользоваться специальной одеждой, защитными очками и перчатками.

ВНИМАНИЕ

Все рекомендации и технические характеристики верны при температуре окружающей среды +21±2 °C и относительной влажности воздуха 60±10 %. Качество материала гарантируется только при точном соблюдении инструкции производителя по технологии применения и требований СНиП. Инструкция по применению теряет силу после появления новой редакции текста, размещаемого на интернет-сайте производителя dispomix.ru.

Категории
