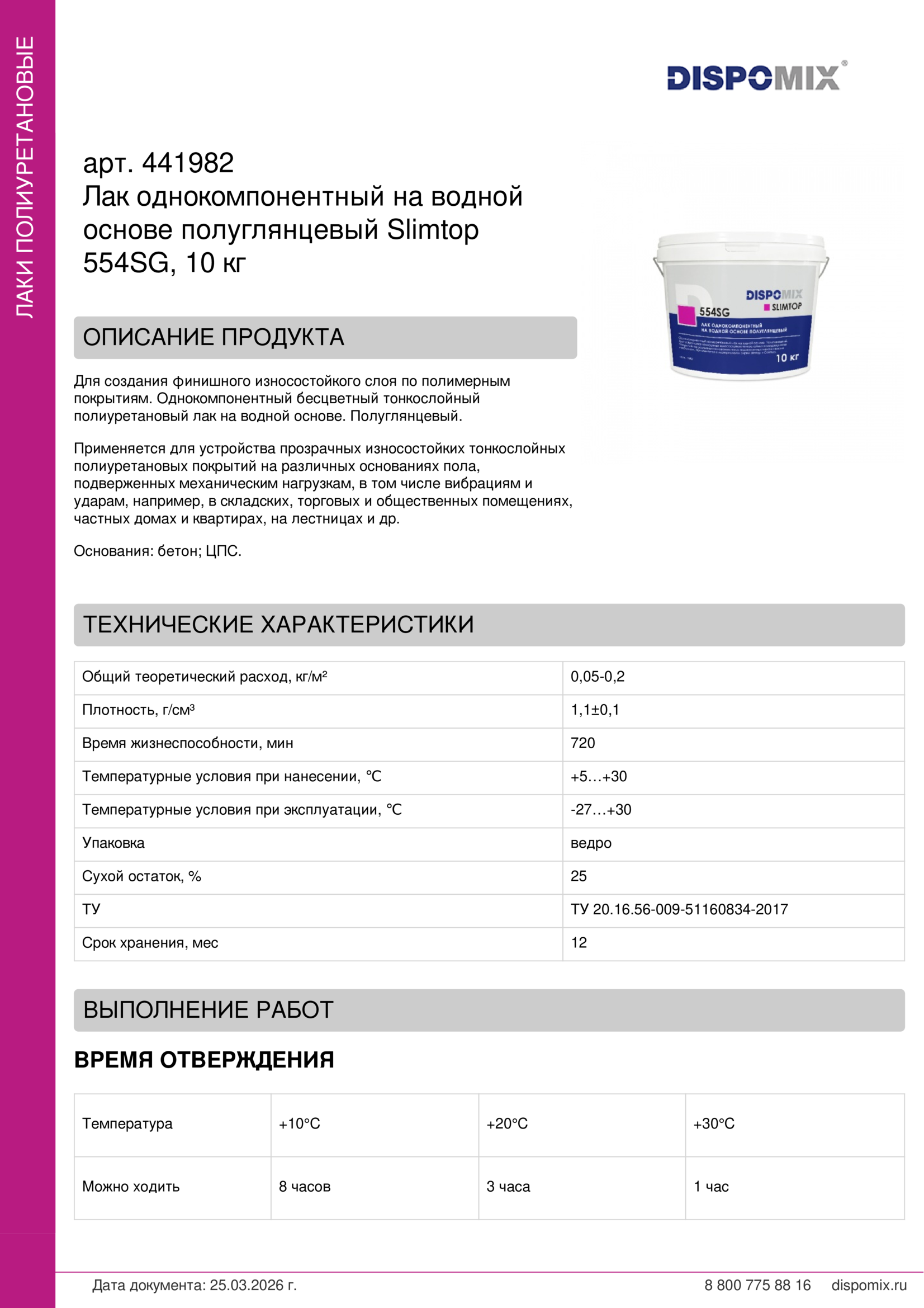

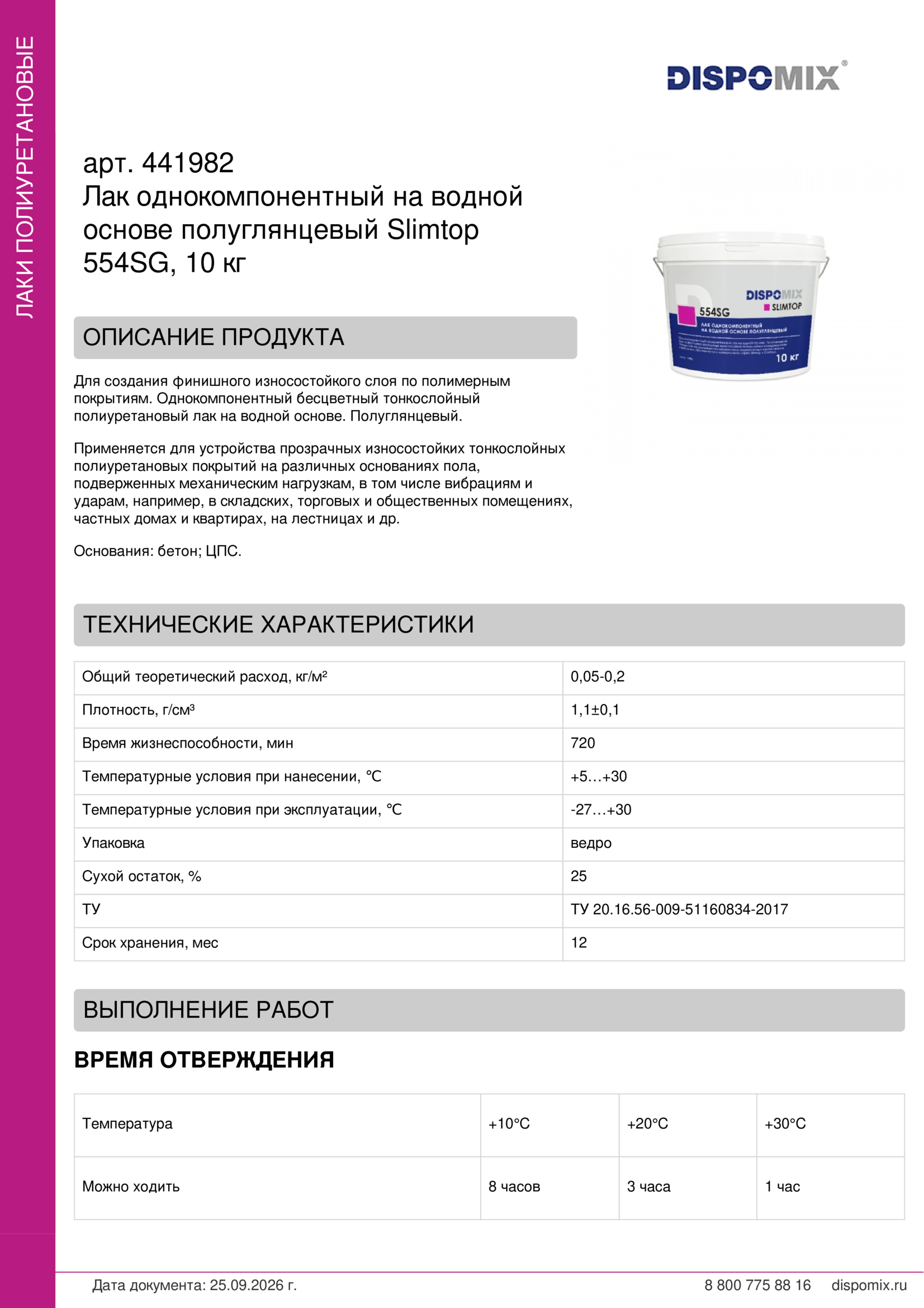

ВРЕМЯ ОТВЕРЖДЕНИЯ
|
Температура
|
+10°C
|
+20°C
|
+30°C
|
|
Можно ходить
|
8 часов
|
3 часа
|
1 час
|
|
Лёгкая нагрузка
|
1 день
|
6 часов
|
3 часа
|
|
Полная нагрузка
|
3 дня
|
24 часа
|
18 часов
|
УСЛОВИЯ НАНЕСЕНИЯ
|
Минимальная температура нанесения
|
+10 °C, но всегда на 3 °C выше точки росы
|
|
Максимальная температура нанесения
|
+30 °C
|
|
Максимальная относительная влажность воздуха
|
не более 80%
|
ВРЕМЕННЫЕ ПЕРЕРЫВЫ МЕЖДУ СЛОЯМИ
|
Температура
|
+10°C
|
+20°C
|
+30°C
|
|
Минимум
|
8 часов
|
3 часа
|
1 час
|
|
Максимум
|
48 часов
|
24 часа
|
18 часов
|
СИСТЕМА ПОКРЫТИЙ
Определяется в соответствии с рекомендациями технологов компании.
ХИМИЧЕСКАЯ СТОЙКОСТЬ
|
Реагент
|
Общий результат по истечении 8 недель
|
|
Вода пресная
|
стойко
|
|
Вода морская
|
стойко
|
|
Авиационные топлива
|
стойко
|
|
Трансформаторные и машинные масла
|
стойко
|
|
Бензин
|
условно стойко
|
|
Альдегиды
|
стойко
|
|
Спирты
|
условно стойко
|
|
Жиры
|
стойко
|
|
Кетоны
|
нестойко
|
|
Растворы ПАВ
|
стойко
|
|
Ароматические углеводороды
|
нестойко
|
|
10% молочная кислота
|
стойко, изменение поверхности
|
|
10% уксусная кислота
|
стойко, изменение поверхности
|
|
20% серная кислота
|
стойко, изменение поверхности
|
|
98% серная кислота
|
нестойко
|
|
20% натрия гидроксид
|
нестойко
|
|
10% натрия гипохлорит
|
нестойко
|
|
1,1,1-трихлорэтан
|
нестойко
|
Стойко: минимальное понижение твердости по Шору в пределах 20%, отсутствие пузырей, адгезия с основанием без изменений, отсутствие вздутий либо слабое вздутие покрытия.
Условно стойко: понижение твердости по Шору от 20 до 40%, отсутствие пузырей, адгезия с основанием без изменений, наблюдаются вздутия покрытия.
Нестойко: значительное уменьшение твердости по Шору более чем на 40%, возможно возникновение пузырей или ослабление адгезии с основанием, частичное или полное разрушение слоя материала.
Изменение поверхности: у покрытия возможно изменение цвета или степени глянца.
ТРЕБОВАНИЯ К ОСНОВАНИЮ
марка бетона не менее M 200; прочность бетона на сжатие не менее 20 Н/мм²; когезионная прочность бетона на отрыв не менее 1,5 Н/мм²; остаточная влажность основания не более 4%; необходимо наличие гидроизолирующего слоя для предотвращения проникновения капиллярной влаги снизу; температура основания не менее 10 °C и не менее чем на 3 °C выше точки росы; относительная влажность в помещении не выше 80%; в бетонном основании должны быть прорезаны на заданную проектом глубину и заполнены герметиком все деформационные и другие виды швов; свежеуложенное бетонное основание должно быть выдержано 28 дней до достижения влажности не более 4%.
ПОДГОТОВКА ОСНОВАНИЯ
Поверхность бетонных и железобетонных конструкций должна быть свободна от различного рода дефектов и трещин, ослабленных участков, загрязнений, продуктов коррозии бетона и арматуры, цементного молочка, солей, масел, топингов, гидрофобизаторов и тому подобного. Для удаления посторонних примесей допускается механическая обработка бетона - срезание поверхностного слоя, дробеструйная очистка, фрезерование, шлифование и так далее. Также возможна и химическая обработка с помощью специальных составов. Новый бетон необходимо отшлифовать или подвергнуть дробеструйной обработке для открытия пор и удаления цементного молочка. После обработки обязательно удалить пыль с помощью промышленных пылесосов. Если на поверхности бетона имеются выбоины, неровности, раковины, то их необходимо предварительно загрунтовать эпоксидным грунтом, например, SlimTop 104, а затем заполнить шпатлевочной массой, представляющей собой смесь сухого мелкого кварцевого песка и эпоксидного грунта в соотношении от 2:1 до 4:1 в зависимости от глубины заполняемых выбоин. Через 12 часов при 20 °C пол можно грунтовать. Покрытие наносится на загрунтованный и окрашенный пол. Также для выравнивания основания можно применять цементные растворы либо модифицированные смеси с быстрым набором прочности. В первом случае необходимо дать основанию 28 дней до достижения 4% влажности и набора прочности. Марку модифицированных смесей необходимо согласовать, так как не все смеси подходят для использования под полимерные полы.
ПОДГОТОВКА МАТЕРИАЛА
Тщательно перемешать емкость низкооборотной мешалкой 150 – 300 оборотов в минуту со специальной насадкой, обеспечивающей движение смеси снизу вверх. Диаметр насадки должен быть не менее 1/3 диаметра емкости. После перемешивания нанести валиком на поверхность.
СПОСОБ НАНЕСЕНИЯ
Кистью, валиком, гладким шпателем.
УПАКОВКА И ХРАНЕНИЕ
SlimTop 554SG поставляется в 10 кг ведре. Хранить в закрытой заводской упаковке в сухом помещении при комнатной температуре. Срок годности 1 год со дня изготовления.
ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ
Не допускать попадания в канализацию, почву и грунтовые воды. Утилизировать как бытовые отходы.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Работы следует проводить в хорошо проветриваемом помещении, не следует допускать попадания материала на открытые участки кожи, в глаза и рот. При попадании в глаза необходимо промыть их большим количеством воды и обратиться к врачу. При проведении работ рекомендуется пользоваться специальной одеждой, защитными очками и перчатками.
ВНИМАНИЕ! Все рекомендации и технические характеристики верны при температуре окружающей среды +21±2 °C и относительной влажности воздуха 60±10 %. Качество материала гарантируется только при точном соблюдении инструкции производителя по технологии применения и требований СНиП. Инструкция по применению теряет силу после появления новой редакции текста, размещаемого на интернет-сайте производителя dispomix.ru.
