Промышленные строительные смеси

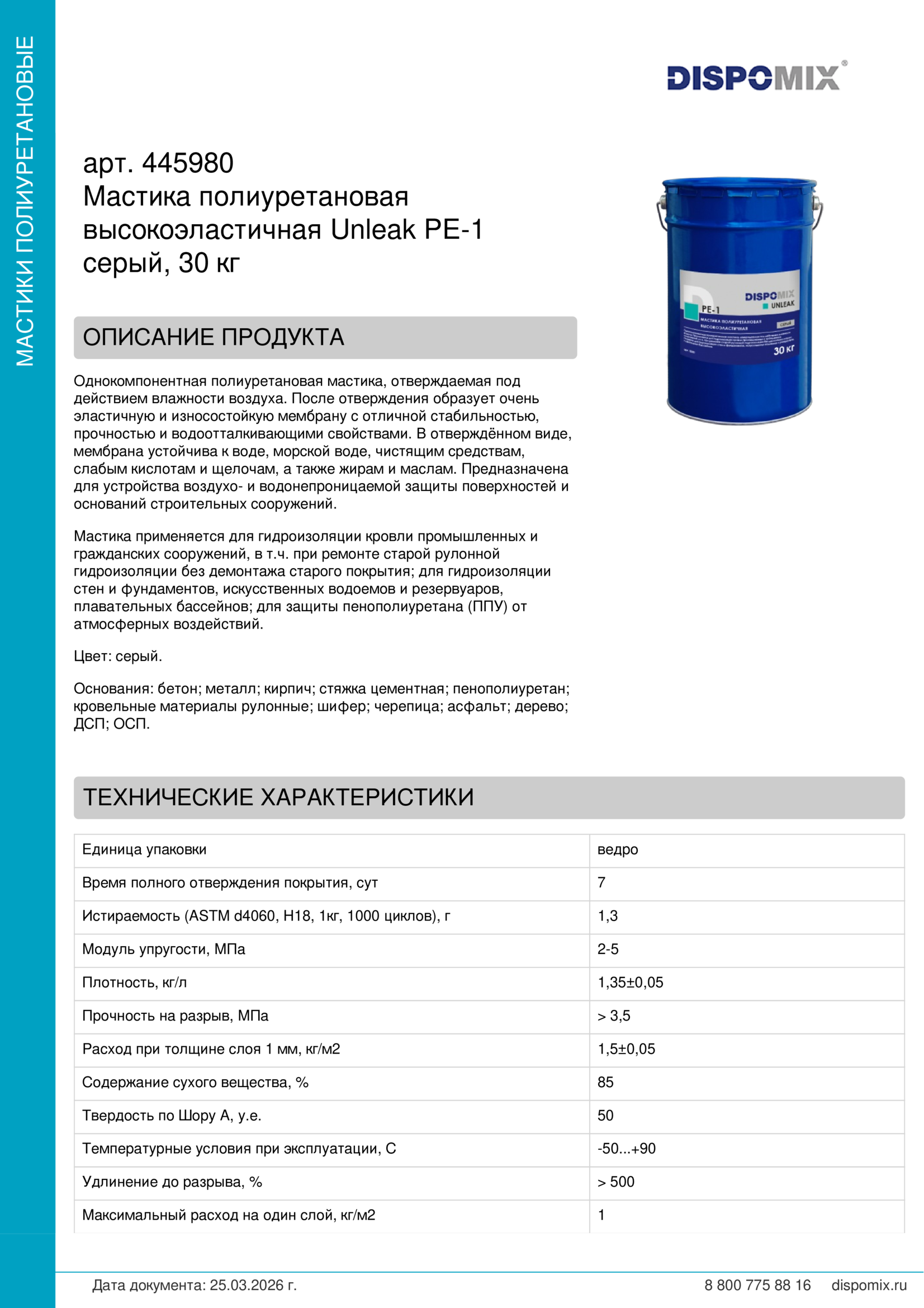

Мастика полиуретановая высокоэластичная Unleak PE-1 серый, 30 кг

Unleak PE-1 серый, 30 кг

Арт. 5980
Для защиты строительных сооружений от воздействия воды.

UNLEAK PE-1 - однокомпонентная полиуретановая мастика, отверждается под действием влажности воздуха. После отверждения образует высокоэластичную паропроницаемую бесшовную мембрану. В отверждённом виде устойчива к воде, морской воде, чистящим средствам, слабым кислотам и щелочам, а также жирам и маслам.
Простота и удобство нанесения. Наносится слоем до 1 кг за один рабочий проход. Легко окрашивается и колеруется.
Высокая адгезия к большинству строительных материалов. Высокая эластичность, прочность и УФ-стойкость.
Область применения:
  • кровли промышленных и гражданских сооружений, в т.ч. ремонт старой рулонной гидроизоляции без снятия старого покрытия;
  • гидроизоляция фундаментов, бассейнов, резервуаров, тоннелей, гидротехнических сооружений и т.д.;
  • гидроизоляция мостов, тоннелей и других сооружений;
  • гидроизоляция под стяжку и плитку;
  • защита пенополиуретана (ППУ) от атмосферных воздействий.
Основания: бетон, цементная стяжка, кирпич, металл, пенополиуретан (ППУ), рулонные кровельные материалы, шифер, черепица, асфальт, дерево, ДСП, ОСП и др.
Цвет: серый
Время полного отверждения покрытия, сут
7
Единица упаковки
ведро
Истираемость (ASTM d4060, Н18, 1кг, 1000 циклов), г
1,3
Модуль упругости (DIN 53 504), МПа
2
Плотность, кг/л
1,35
Прочность на разрыв (DIN 53 504), МПа
> 3,5
Расход смеси, кг/м²
1
Содержание сухого вещества, %
85
Сопротивление раздиру (ISO 34-1), Н/мм
13,5
Твердость по Шору А, у.е.
50
Температурные условия при эксплуатации, С
-50...+90
Толщина нанесения, мм
2-5
Удлинение до разрыва (DIN 53 504), %
> 500


Здесь Вы можете создать запрос на документацию по данному продукту - заполните форму ниже.

Согласие на обработку данных

Нажимая кнопку "Отправить" Вы даёте свое согласие на обработку введенной персональной информации в соответствии с Федеральным Законом №152-ФЗ от 27.07.2006 "О персональных данных"

ПОДГОТОВКА ПОВЕРХНОСТЕЙ К НАНЕСЕНИЮ

Основаниями для нанесения полимерной мастики UNLEAK PE-1 могут служить: бетон, цементная стяжка, кирпич, металл, пенополиуретан (ППУ), рулонные кровельные материалы, шифер, черепица, асфальт, дерево, ДСП, ОСП и др. Подготовленное основание должно быть прочным, сухим (остаточная влажность < 10 %), химически нейтральным, ровным, без разрушений, чистым — без пыли, ржавчины или отслаивающихся частиц. Следы загрязнений от масла, маслянистых веществ или химикатов требуется удалить с помощью подходящих моющих, чистящих и обезжиривающих средств. Тщательная механическая подготовка поверхности для систем с армированием не требуется, допустимо наличие на поверхности локальных механических дефектов: трещины, сколы, каверны и т. п. размером до 10 мм. Недопустимо наличие острых выступов. Шероховатость поверхности — до 2 мм. Требования по ровности основания — плавно нарастающие неровности. В зависимости от вида основания перед началом работ по нанесению гидроизоляционного покрытия необходимо выполнить подготовительные мероприятия. Подготовку металлических поверхностей производят путем пескоструйной или дробеструйной обработки и последующего обезжиривания и обессоливания. До начала устройства гидроизоляционного покрытия должны быть выполнены все строительно-монтажные и подготовительные работы на изолируемых участках, установлены водоприемные воронки, аэраторы, конструктивные элементы деформационных швов, галтели в углах примыканий поверхности кровли к вертикальным поверхностям. После завершения подготовительных работ поверхность кровли очищается от строительного мусора и загрязнений. При необходимости удаляются маслянистые загрязнения. Если требуется обезжиривание поверхности, то эта операция выполняется непосредственно перед нанесением мастики. Непосредственно перед нанесением поверхность следует подмести и обеспылить промышленным пылесосом.

ПОДГОТОВКА РАЗЛИЧНЫХ ВИДОВ ОСНОВАНИЯ

Цементная стяжка, монолитный железобетон, бетонные плиты и ЦПС

Бетонное основание должно быть выдержано 28 дней, цементно-песчаные и полимерцементные стяжки выдерживают до набора прочности и высыхания до остаточной влажности не более 4 мас. %. Это означает, что поверхность основания должна быть сухой, прочной, шероховатой, не содержать известкового (цементного) молочка, грязи, пыли, масла, инея, льда и других снижающих адгезию веществ. Прочность основания на сжатие должна быть не менее 20 МПа (М 200). Стыки плит и крупные дефекты поверхности более 10мм замоноличиваются ремонтными составами PROCRETE. Перед нанесением покрытия поверхность обработать грунтом SLIMTOP 151.

Сборные стяжки из асбестоцементных листов и древесно-стружечных плит

Укладываются с зазором не более 5 мм и перепадом плоскости на стыках не более 2 мм. Перед нанесением покрытия поверхность обработать грунтом SLIMTOP 151.

Плиты из экструзионного пенополистирола

Укладываются с зазором не более 5 мм и перепадом высоты на стыках не более 5 мм. Гидроизоляция выполняется системой 3 с нижним слоем из мастики UNLEAK PE-1. Перед нанесением гидроизоляции все стыки между плитами следует проклеить компенсаторами из геотекстиля шириной 100–150 мм и мастикой UNLEAK PE-1. (система 1 или 2).

Новые покрытия из битумных рулонных материалов

Подходят любые материалы с посыпкой, применяемые для верхних слоев кровельных систем. Непрочно держащуюся посыпку следует предварительно смести. Для материалов без посыпки возможен один из вариантов: - нагреть поверхность горелкой до состояния кратковременного вскипания; - подплавить поверхность горелкой, присыпать сухим кварцевым песком фракции 0,8–1,3 мм и прикатать валиком; излишки кварцевого песка смести; - подплавить поверхность горелкой, наложить геотекстиль и слегка прикатать валиком, не допуская выхода битумного состава на верхнюю поверхность геотекстиля.

Старые покрытия из битумных рулонных материалов

Как правило, требуется предварительный ремонт: пузыри вскрываются, просушиваются и ремонтируются. При необходимости меняется утеплитель. Установка аэраторов обязательна. Отслоившиеся и сильно разрушенные покрытия полностью удаляются с последующим ремонтом поврежденных участков цементно-песчаными растворами или ремонтными составами; локальные повреждения кровельного покрытия (трещины, разрывы, разрушения) ремонтируются путем наложения заплаток с применением Систем 1 или 2. При наличии участков с битумными мастиками горячего нанесения (наплывы, подтёки, выжимки и т.д.) следует удалить их механическим способом, либо применить один из способов подготовки поверхности битумных рулонных материалов без посыпки (см. предыдущий пункт). Поверхность должна быть ровной, иначе качественно уложить геотекстиль не получится. Для выравнивания можно применять мастику UNLEAK PE-1, наполненную кварцевым песком фракции до 0,4 мм.

Полимерные мембраны из ПВХ и ЭПДМ, ТПО-мембраны

Перед началом работ проверить прочность сцепления мембран с основанием. Перед началом работ поверхность мембран обеспылить и обезжирить и сделать адгезионный мост из UNLEAK PE-1.

Старые мастичные покрытия

Перед началом работ проверить старое покрытие на расслаивание и прочность сцепления с основанием. Отслоившиеся покрытия удалить и обрезать края до прочного сцепления с основанием. Аналогичным образом удалить поврежденные участки. Поверхность обеспылить и обезжирить. Сделать тестовые нанесения мастик с праймированием и без праймирования для определения адгезии.

Штукатурка на цементной основе

Прочность штукатурки — не менее 15 МПа. Прочность сцепления с основанием — не менее 1,0 МПа. Перед нанесением прогрутновать праймером SLIMTOP 151. Требования по остаточной влажности и шероховатости те же, что и для стяжек.

Кирпичная кладка

Предварительно оштукатурить и выдержать до полного созревания. Перед нанесением прогрутновать праймером SLIMTOP 151.

Металл

Подготовку металлических поверхностей производят путем пескоструйной или дробеструйной обработки (либо другим доступным способом) и последующего обеспыливания и обезжиривания непосредственно перед нанесением.

Деревянные основания

Деревянные поверхности должны быть выдержанными (влажность 8 - 10 мас. %), чистыми, сухими, не содержащими масла и жира. Перед нанесением следует придать поверхности шероховатость - ошкурить или отшлифовать. Перед нанесением прогрутновать праймером SLIMTOP 151. Для герметизации мест примыкания выступающих металлических конструкций к основанию кровли используется однокомпонентый герметик UNLEAK PU-1K. Для армирования мастичного гидроизоляционного покрытия необходимо применять специальный каландрированный геотекстиль для применения в мастичных системах гидроизоляции. Он имеет сильно приглаженный ворс и легко окрашивается полимерными мастиками. При устройстве гидроизоляционного покрытия полотна армирующего материала укладываются встык или с перехлестом на 5–10 см. Допустимый зазор между краями армирующего материала при укладке встык составляет 5 мм. Необходимо отметить, что в данных системах, несмотря на применение рулонного армирующего материала, основное гидроизоляционное покрытие, создаваемое за счет 2-го и 3-го слоев мастики, является бесшовным.

УСЛОВИЯ И ОСОБЕННОСТИ ПРОВЕДЕНИЯ РАБОТ

Применение мастики возможно в сухую погоду (при отсутствии осадков) в условиях повышенной влажности и при температуре поверхности от -10 °С до +35 °С. В любом случае температура должна быть на 3 градуса выше точки росы Запрещается наносить гидроизоляции на влажные, покрытые инеем поверхности, а также во время дождя или снегопада. Перед нанесением материал должен быть выдержан в помещении с положительной температурой не менее 24 часов. Производство работ по смешиванию компонентов покрытий должны выполнять либо на открытой площадке, либо в помещениях с интенсивной вытяжной вентиляцией;

СПОСОБ НАНЕСЕНИЯ

Гидроизоляционные работы начинают с мест примыкания. После выполнения гидроизоляции в примыканиях выполняют гидроизоляцию горизонтальных поверхностей. Перед нанесением основного гидроизоляционного покрытия должны быть установлены водоприемные воронки, аэраторы, конструктивные элементы деформационных швов с укладкой дополнительных гидроизоляционных слоев усиления системой Мастика UNLEAK PE-1 - однокомпонентный материал, готовый к применению. Тем не менее, перед нанесением мастика обязательно перемешивается низкооборотным миксером (150–200 об/мин) со спиралевидной насадкой в течение 3–4 минут до образования однородной массы. При перемешивании не следует вытаскивать мешалку из материала, это приведёт к нежелательному вовлечению воздуха. Нанесение производится вручную при помощи валика, стойкого к растворителям, щеток «Макловица», кистей с натуральной щетиной, или механизировано — аппаратами безвоздушного распыления типа GRACO, WAGNER и т.д. (рабочее давление > 220 бар, производительность не менее 4,5 л/мин) При нанесении необходимо следить за нормами расхода мастики на один слой – он ни в коем случае не должен превышать 1 кг/м2, т. к. при этом снижаются механические характеристики покрытия. Рекомендуемый расход мастики 0,5…1 кг/м2 на каждый слой.

ВАЖНО

Мокрый слой мастики ни при каких обстоятельствах не должен превышать 1 кг/кв.м. При превышении расхода может произойти вспенивание пленки и нарушение прочностных и гидроизоляционных свойств. Каждый последующий слой наносят после высыхания предыдущего. Время между слоями определяется по фактическому высыханию и подлипу. Межслойный интервал зависит от влажности и температуры и составляет при +23 оС приблизительно 12 часов. Мастику наносят слоями равномерной толщины, не допуская образования луж и наплывов и непрокрасов. Рекомендованные расходы мастики на слой контролируются при этом исходя из площади окрашенной поверхности – одним ведром (30 кг) должно быть покрыто не менее 30 м2. Контроль непрокрасов поверхности осуществляется визуально. Для облегчения контроля при нанесении UNLEAK PE-1 в слоях следует использовать мастику разных цветов. Основное гидроизоляционное покрытие для удобства работы рекомендуется укладывать только на горизонтальную поверхность без захода армирующего материала на вертикальные поверхности. Первый слой мастики наносится полосами, ширина которых превышает ширину полосы армирующего материала примерно на 10 см. По свеженанесенной полосе мастики раскатывается армирующий материал и прижимается к поверхности валиками, пропитываясь при этом мастикой. Затем рядом с первой наносится вторая полоса мастики, на которую тем же способом укладывается второй полотно и т. д. Полотна армирующего материала укладываются встык или с нахлестом 5–10 см. Работа выполняется захватками, размер которых определяется условиями организации работ. 2-й слой мастики наносится поверх армирующего материала на захватке после того, как 1-й слой достаточно затвердеет и будет надежно фиксировать армирующий материал. Армирующий материал после нанесения 2-го слоя мастики должен быть полностью закрыт мастикой, что является критерием качества выполнения работ по нанесению 2-го слоя. 3-й слой мастики наносится с теми же интервалами. Расход составляет 0,5–0,8 кг/м2, что позволяет практически полностью закрыть шероховатость поверхности из-за поднявшегося ворса геотекстиля. Критерий качества — отсутствие непрокрасов и гладкая поверхность с небольшой шероховатостью из-за поднявшегося ворса. Полная готовность к эксплуатации для рассматриваемых систем — 7 суток после нанесения последнего слоя. Для повышения износостойкости покрытия (в эксплуатируемых зонах) последний слой мастики следует присыпать мелким окатанным кварцевым песком фракции 0,8–1,2 мм. Излишки песка после полимеризации удаляются. Для придания покрытию цвета, отличного от стандартного, возможна покраска однокомпонентной полиуретановой краской SLIMTOP 252 (1-2 слоя по 150 гр., любой цвет по карте RAL). Устройство гидроизоляции в узлах кровельных конструкций выполняются согласно альбому узловых решений.

ОКОНЧАНИЕ РАБОТ

После окончания работ следует промыть инструмент в растворителе. Для очистки инструмента вы можете использовать любой из доступных вам растворителей, например, толуол, сольвент, уайт-спирит, ксилол, растворитель 646 и т.д.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При попадании мастики на кожу, ее следует удалить ветошью, растворителем и затем промыть это место мыльной водой. Старайтесь избегать попадания мастики в глаза! Если это произошло, нужно немедленно промыть глаза большим количеством чистой воды, стараясь не тереть, и немедленно обратиться за медицинской помощью.

УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

Транспортировка и хранение мастики должны производить в соответствие с ГОСТ 9980.5. Состав UNLEAK PE-1 транспортируется всеми видами транспорта крытого типа, круглогодично. Увеличение вязкости мастики при температурах ниже 0°С не приводит к дальнейшему изменению ее свойств и ухудшению качества. После транспортировки зимой перед применением материал должен быть выдержан 24 часа в теплом помещении для возвращения к исходной вязкости. После вскрытия материал необходимо максимально защищать от воздуха, и он должен быть полностью использован в течение 72 часов. При хранении составы должны быть защищены от прямого воздействия солнечных лучей, нагревания и влаги, попадания инородных веществ. Хранить в герметично закрытой оригинальной таре производителя в сухом месте. При повреждении герметичности упаковки материал в течение нескольких дней приходит в негодность. Гарантийный срок хранения UNLEAK PE-1 – 6 месяцев со дня изготовления в невскрытой оригинальной упаковке в сухом отапливаемом помещении. Истечение гарантийного срока хранения необязательно означает, что продукт больше не пригоден для использования.

УТИЛИЗАЦИЯ

Компоненты, входящие в комплект и затвердевший материал нужно утилизировать как строительные отходы. Материал нельзя спускать в канализацию!

ВНИМАНИЕ

Все рекомендации и технические характеристики верны при температуре окружающей среды +21±2 °C и относительной влажности воздуха 60±10 %. Качество материала гарантируется только при точном соблюдении инструкции производителя по технологии применения и требований СНиП и СП. Проверяйте актуальность технического описания, в случае сомнений обратитесь за актуальной версией на dispomix.ru.

ТЦ

ТЦ "Акварель"

Московская обл, Пушкинский р-н, Пушкино
Категории
