Промышленные строительные смеси

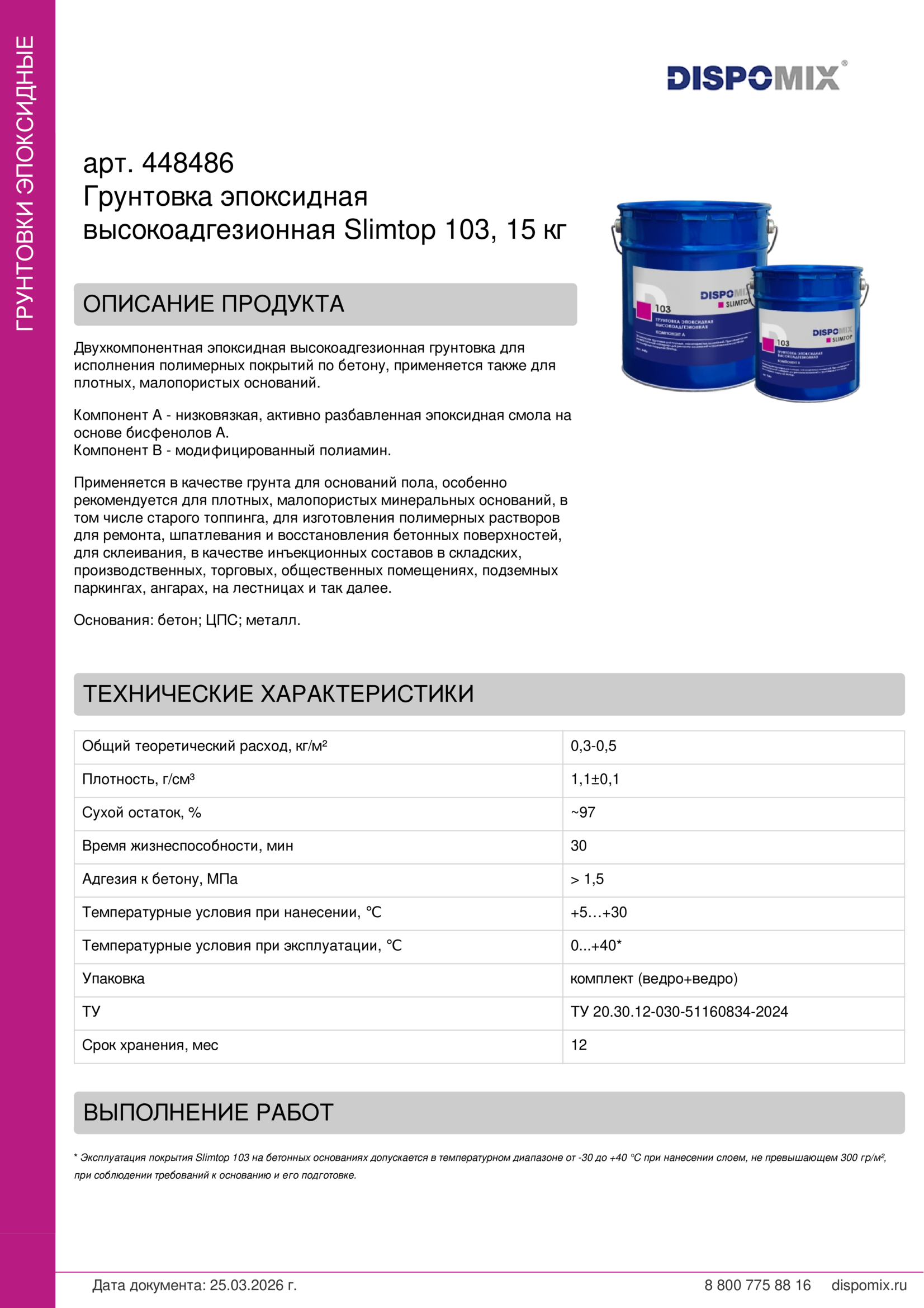

Грунтовка эпоксдная высокоадгезионная Slimtop 103, 14,4 кг

Slimtop 103, 14,4 кг

Арт. 2255

Для исполнения полимерных покрытий по бетону, применяется также для плотных, малопористых оснований.

Двухкомпонентная эпоксидная высокоадгезионная грунтовка без растворителей для исполнения полимерных покрытий по бетону, применяется также для плотных, малопористых оснований.
Компонент А – низковязкая активно разбавленная эпоксидная смола на основе бисфенолов A.
Компонент В – модифицированный полиамин.
Применяется в качестве грунта для оснований пола, особенно рекомендуется для плотных, малопористых минеральных оснований, в том числе старого топпинга, для изготовления полимерных растворов для ремонта, шпатлевания и восстановления бетонных поверхностей, для склеивания, в качестве инъекционных составов в складских, производственных, торговых, общественных помещениях, подземных паркингах, ангарах, на лестницах и так далее.
Адгезия к металлу, МПа
> 5
Время жизнеспособности, мин
30
Единица упаковки
ведро
Плотность готовой смеси, кг/м3
1100
Прочность сцепления с основанием в возрасте 28 суток, Мпа
> 1,5
Расход при толщине слоя 1 мм, кг/м2
1,1
Рекомендуемая толщина слоя, мм
0,25-1
Сухой остаток %, не менее
100
Температурные условия при нанесении, С
+5…+30
Температурные условия при эксплуатации, С
0…+40


Здесь Вы можете создать запрос на документацию по данному продукту - заполните форму ниже.

Согласие на обработку данных

Нажимая кнопку "Отправить" Вы даёте свое согласие на обработку введенной персональной информации в соответствии с Федеральным Законом №152-ФЗ от 27.07.2006 "О персональных данных"

ВРЕМЯ ЖИЗНИ

Температура

10°С

20°С

30°С

Время жизни смеси в перемешанном состоянии

35 мин

30 мин

10 мин

ВРЕМЯ ОТВЕРЖДЕНИЯ

Температура

10°С

20°С

30°С

Можно ходить

24 часа

6 часов

3 часа

Легкая нагрузка

5 дней

2 дня

1 день

Полная нагрузка

8 дней

6 дней

4 дня

ВРЕМЕННЫЕ ПЕРЕРЫВЫ МЕЖДУ СЛОЯМИ

Температура

10°С

20°С

30°С

Минимум

12 часов

6 часов

3 часа

Максимум

24 часа

18 часов

9 часов

ХИМИЧЕСКАЯ СТОЙКОСТЬ

Реагент

Общий результат по истечении 8 недель

Вода пресная

стойко

Вода морская

стойко

Авиационное топливо

стойко

Трансформаторные и машинные масла

стойко

Бензин

стойко

Альдегиды

стойко

Спирты

условно стойко

Жиры

стойко

Кетоны

нестойко

Растворы ПАВ

стойко

Ароматические углеводороды

условно стойко

10% молочная кислота

стойко, изменение поверхности

10% уксусная кислота

стойко, изменение поверхности

20% серная кислота

стойко, изменение поверхности

98% серная кислота

нестойко

20% натрия гидроксид

стойко

10% натрия гипохлорид

стойко

Стойко: минимальное понижение твердости в пределах 20%, отсутствие пузырей, адгезия с основанием без изменений, отсутствие вздутия либо слабое вздутие покрытия
Условно стойкое: понижение твердости 20% - 40%, отсутствие пузырей, адгезия с основанием без изменений, наблюдаются вздутия покрытия.
Нестойко: значительное уменьшение твердости >40%, возможно возникновение пузырей или ослабление адгезии с основанием, частичное или полное разрушение материала.
Изменение поверхности: у покрытия возможно изменения цвета или степени глянца.

ТРЕБОВАНИЯ К ОСНОВАНИЮ

марка бетона не менее M 200; прочность бетона на сжатие не менее 20 Н/мм²; когезионная прочность бетона на отрыв не менее 1,5 Н/мм²; остаточная влажность основания не более 4%; необходимо наличие гидроизолирующего слоя для предотвращения проникновения капиллярной влаги снизу; температура основания не менее 10 °C и не менее чем на 3 °C выше точки росы; относительная влажность в помещении не выше 80%; ровность поверхности: отклонение на двухметровой рейке не более 2 мм; в бетонном основании должны быть прорезаны на заданную проектом глубину и заполнены герметиком все деформационные и другие виды швов; свежеуложенное бетонное основание должно быть выдержано 28 дней до достижения влажности не более 4%.

ПОДГОТОВКА ОСНОВАНИЯ

Поверхность бетонных и железобетонных конструкций должна быть свободна от различного рода дефектов и трещин, ослабленных участков, загрязнений, продуктов коррозии бетона и арматуры, цементного молочка, солей, масел, топингов, гидрофобизаторов и тому подобного. Для удаления посторонних примесей допускается механическая обработка бетона - срезание поверхностного слоя, дробеструйная очистка, фрезерование, шлифование и так далее. Также возможна и химическая обработка с помощью специальных составов. Новый бетон необходимо отшлифовать или подвергнуть дробеструйной обработке для открытия пор и удаления цементного молочка. После обработки обязательно удалить пыль с помощью промышленных пылесосов. Если на поверхности бетона имеются выбоины, неровности, раковины, то их необходимо предварительно загрунтовать эпоксидным грунтом, например, SlimTop 103, а затем заполнить шпатлевочной массой, представляющей собой смесь сухого мелкого кварцевого песка и эпоксидного грунта в соотношении от 2:1 до 4:1 в зависимости от глубины заполняемых выбоин. Через 12 часов при 20 °C пол можно грунтовать. Также для выравнивания основания можно применять цементные растворы либо модифицированные смеси с быстрым набором прочности. В первом случае необходимо дать основанию 28 дней до достижения 4% влажности и набора прочности. Марку модифицированных смесей необходимо согласовать, так как не все смеси подходят для использования под полимерные полы.

ПОДГОТОВКА МАТЕРИАЛА

Тщательно перемешать емкость с компонентом А низкооборотной мешалкой 150 – 300 оборотов в минуту со специальной насадкой, обеспечивающей движение смеси снизу вверх. Диаметр насадки должен быть не менее 1/3 диаметра емкости. Затем влить компонент B в емкость с компонентом А и перемешивать в течение 3 минут, обращая особое внимание на перемешивание материала у дна и стенок. Перелить смесь в чистую емкость и перемешивать в течение 2 минут. После перемешивания сразу вылить содержимое на поверхность и распределить зубчатым шпателем. Внимание! Если оставить смесь двух компонентов в емкости, произойдет разогрев смеси и отверждение материала в таре, после чего использовать материал в дальнейшем будет невозможно. При неполном перемешивании компонентов на поверхности пола могут образовываться неотвержденные участки.

НАНЕСЕНИЕ

В качестве грунтовки SlimTop 103 наносится в 1 или 2 слоя. Расход зависит от впитывающей способности основания. Первый слой рекомендуется наносить гладким шпателем, либо нейлоновым валиком с длиной ворса 8-12 мм. Если имеются участки основания, где произошло полное впитывание грунтовки, необходимо повторное нанесение грунтовки. При этом необходимо не допускать пятен остекления, их необходимо сразу присыпать песком. Временной интервал между слоями грунтовки и последующим покрытием не должен превышать 24 часа при 20 °С и 18 часов при 20-30 °С. Если выдержать предписанный интервал невозможно, а также при нанесении грунтовки снаружи помещения, свеженанесенную грунтовку посыпают слоем сухого кварцевого песка фракции 0,1-0,4 мм. Перед нанесением следующего слоя несвязанный песок удаляют с помощью промышленного пылесоса.

УПАКОВКА И ХРАНЕНИЕ

SlimTop 103 поставляется комплектом 14,4 кг: 11,15 кг ведро (компонент А) и 3,25 кг ведро (компонент В). Хранить в закрытой заводской упаковке в сухом помещении при комнатной температуре. Срок годности 1 год со дня изготовления.

УТИЛИЗАЦИЯ

Компоненты А и B в несмешанном состоянии могут повлечь загрязнение водоемов. Не допускать попадания в канализацию, почву и грунтовые воды. Отвердевший состав опасности не представляет.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Работы следует проводить в хорошо проветриваемом помещении, не следует допускать попадания материала на открытые участки кожи, в глаза и рот. При попадании в глаза необходимо промыть их большим количеством воды и обратиться к врачу. При проведении работ рекомендуется пользоваться специальной одеждой, защитными очками и перчатками.

ВНИМАНИЕ

Все рекомендации и технические характеристики верны при температуре окружающей среды +21±2 °C и относительной влажности воздуха 60±10 %. Качество материала гарантируется только при точном соблюдении инструкции производителя по технологии применения и требований СНиП. Инструкция по применению теряет силу после появления новой редакции текста, размещаемого на интернет-сайте производителя dispomix.ru.

Категории
