Промышленные строительные смеси

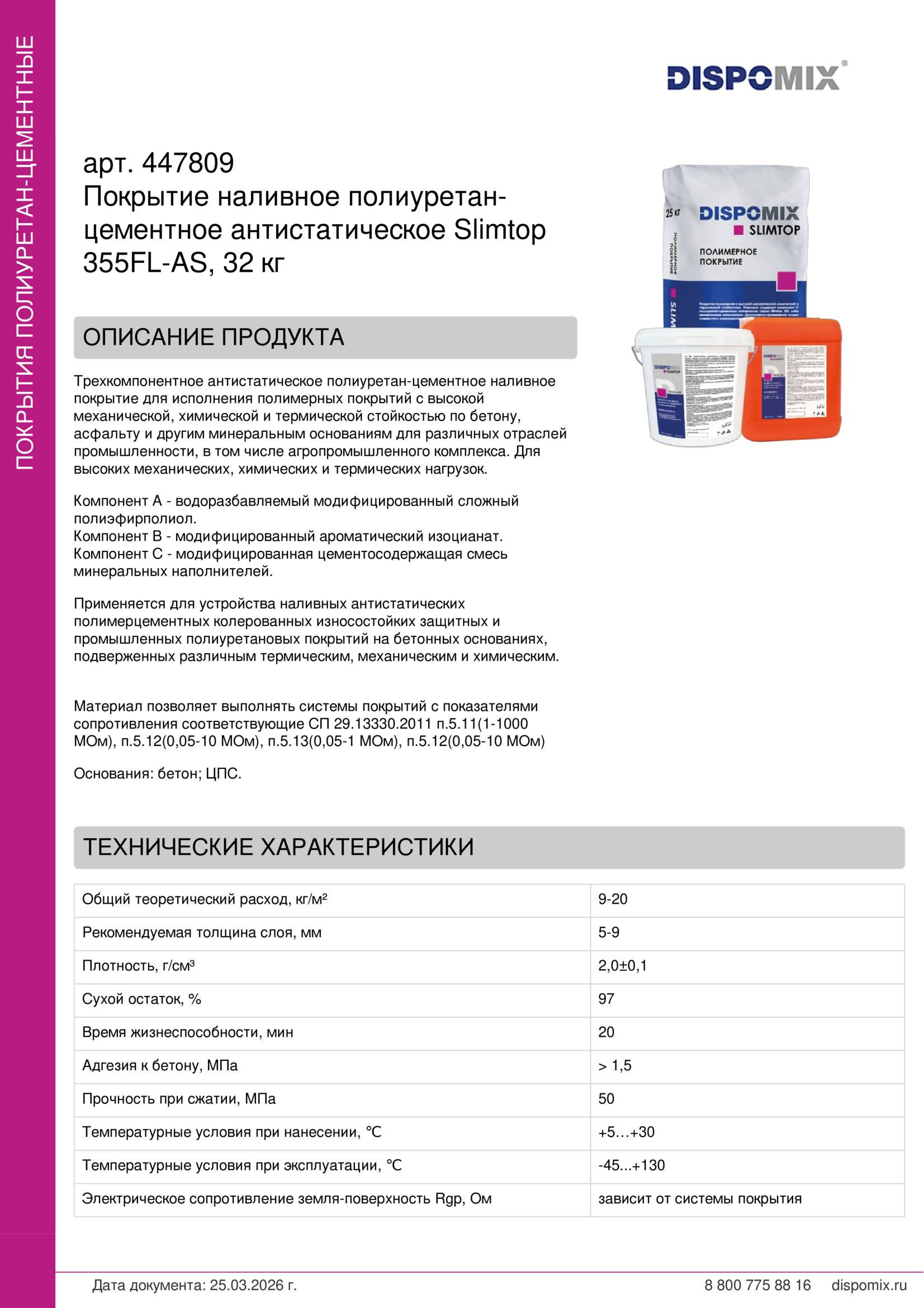

Покрытие наливное полиуретан-цементное антистатическое Slimtop 355FL-AS, 31,3 кг

Slimtop 355FL-AS, 31,3 кг

Арт. 7502

Для высоких механических, химических и термических нагрузок.

Трехкомпонентное антистатическое полиуретан-цементное наливное покрытие для исполнения полимерных покрытий с высокой механической, химической и термической стойкостью по бетону, асфальту и другим минеральным основаниям для различных отраслей промышленности, в том числе агропромышленного комплекса.
Компонент А – водоразбавляемый модифицированный сложный полиэфирполиол. Компонент В – модифицированный ароматический изоцианат. Компонент С — модифицированная цементно-песчаная смесь.
Применяется для устройства наливных антистатических полимерцементных колерованных износостойких защитных и промышленных полиуретановых покрытий на бетонных основаниях, подверженных различным (термическим, механическим и химическим).

Типичное сопротивление между поверхностью покрытия и системой заземления Rgp=800…3000 кОм.

Единица упаковки
комплект
Время жизнеспособности, мин
15
Плотность готовой смеси, кг/м3
1980
Прочность при сжатии, МПа
50
Прочность сцепления с основанием в возрасте 28 суток, МПа
> 1,5
Расход при толщине слоя 1 мм, кг/м2
2
Рекомендуемая толщина слоя, мм
5-9
Сухой остаток, %
97
Температурные условия при нанесении, С
+5…+30
Температурные условия при эксплуатации, С
-30…+90
Электрическое сопротивление земля-поверхность Rgp, Ом
10^5-10^8


Здесь Вы можете создать запрос на документацию по данному продукту - заполните форму ниже.

Согласие на обработку данных

Нажимая кнопку "Отправить" Вы даёте свое согласие на обработку введенной персональной информации в соответствии с Федеральным Законом №152-ФЗ от 27.07.2006 "О персональных данных"

ВРЕМЯ ЖИЗНИ

Температура

+10°C

+20°C

+30°C

Жизнеспособность смеси в перемешанном состоянии

20 минут

15 минут

10 минут

ВРЕМЯ ОТВЕРЖДЕНИЯ

Температура

+10°C

+20°C

+30°C

Можно ходить

36 часов

24 часа

18 часов

Лёгкая нагрузка

6 дней

3 дня

2 дня

Полная нагрузка

14 дней

9 дней

5 дней

УСЛОВИЯ НАНЕСЕНИЯ

Минимальная температура нанесения

+10 °C, но всегда на 3 °C выше точки росы

Максимальная температура нанесения

+30 °C

Максимальная относительная влажность воздуха

не более 80%

ВРЕМЕННЫЕ ПЕРЕРЫВЫ МЕЖДУ СЛОЯМИ

Температура

+10°C

+20°C

+30°C

Минимум

36 часов

24 часа

18 часов

Максимум

48 часов

36 часов

24 часа

СИСТЕМА ПОКРЫТИЙ

Определяется в соответствии с рекомендациями технологов компании.

ХИМИЧЕСКАЯ СТОЙКОСТЬ

Реагент

Общий результат по истечении 8 недель

Вода пресная

стойко

Вода морская

стойко

Авиационные топлива

стойко

Трансформаторные и машинные масла

стойко

Бензин

стойко

Альдегиды

стойко

Спирты

стойко

Жиры

стойко

Кетоны

условно стойко

Растворы ПАВ

стойко

Ароматические углеводороды

стойко, изменение поверхности

10% молочная кислота

стойко, изменение поверхности

10% уксусная кислота

стойко, изменение поверхности

20% серная кислота

стойко, изменение поверхности

98% серная кислота

стойко, изменение поверхности

20% натрия гидроксид

стойко, изменение поверхности

10% натрия гипохлорит

стойко, изменение поверхности

1,1,1-трихлорэтан

нестойко

Стойко: минимальное понижение твердости по Шору в пределах 20%, отсутствие пузырей, адгезия с основанием без изменений, отсутствие вздутий либо слабое вздутие покрытия.

Условно стойко: понижение твердости по Шору от 20 до 40%, отсутствие пузырей, адгезия с основанием без изменений, наблюдаются вздутия покрытия.

Нестойко: значительное уменьшение твердости по Шору более чем на 40%, возможно возникновение пузырей или ослабление адгезии с основанием, частичное или полное разрушение слоя материала.

Изменение поверхности: у покрытия возможно изменение цвета или степени глянца.

ТРЕБОВАНИЯ К ОСНОВАНИЮ

марка бетона не менее M 350; прочность бетона на сжатие не менее 30 Н/мм²; когезионная прочность бетона на отрыв не менее 1,5 Н/мм²; остаточная влажность основания не более 8%; температура основания не менее 10 °C и не менее чем на 3 °C выше точки росы; относительная влажность в помещении не выше 80%; ровность поверхности: отклонение на двухметровой рейке не более 4 мм; свежеуложенное бетонное основание должно быть выдержано 28 дней до достижения влажности не более 8%.

ПОДГОТОВКА ОСНОВАНИЯ

Поверхность бетонных и железобетонных конструкций должна быть свободна от различного рода дефектов и трещин, ослабленных участков, загрязнений, продуктов коррозии бетона и арматуры, цементного молочка, солей, масел, топингов, гидрофобизаторов и тому подобного. Для удаления посторонних примесей допускается механическая обработка бетона - срезание поверхностного слоя, дробеструйная очистка, фрезерование, шлифование и так далее. Также возможна и химическая обработка с помощью специальных составов. Новый бетон необходимо отшлифовать или подвергнуть дробеструйной обработке для открытия пор и удаления цементного молочка. После обработки обязательно удалить пыль с помощью промышленных пылесосов. Если на поверхности бетона имеются выбоины, неровности, раковины, то их необходимо предварительно загрунтовать полиуретановым грунтом SlimTop 151 или SlimTop 355TL/FL, присыпав сухим кварцевым песком, через 12 часов при 20 °C заполнить SlimTop 355TL/FL в смеси с сухим мелким кварцевым песком до 4:1 в зависимости от глубины заполняемых выбоин. Через 24 часов при 20 °C пол можно грунтовать. Для грунтования рекомендуется, SlimTop 355TL или SlimTop 151 (с присыпкой песком). Также для выравнивания основания можно применять цементные растворы либо модифицированные смеси с быстрым набором прочности. В первом случае необходимо дать основанию 14 дней при +20C до достижения 8% влажности и набора прочности. Марку модифицированных смесей необходимо согласовать, так как не все смеси подходят для использования под полимерные полы. На следующий день нанести сетку 3м Х 3м из медной ленты и организовать точки заземления.

ПОДГОТОВКА МАТЕРИАЛА

Тщательно перемешать емкость с компонентом А низкооборотной мешалкой 150 – 300 оборотов в минуту со специальной насадкой, обеспечивающей движение смеси снизу-вверх. Диаметр насадки должен быть не менее 1/3 диаметра емкости. Затем влить компонент B в емкость с компонентом А и перемешивать в течение 3 минут, обращая особое внимание на перемешивание материала у дна и стенок. Перелить смесь в силовой смеситель, добавляют компонент С и перемешивать до однородного состояния. После перемешивания сразу вылить содержимое на поверхность и распределить зубчатым шпателем. Внимание! Если оставить смесь трех компонентов в емкости, произойдет разогрев смеси и отверждение материала в таре, после чего использовать материал в дальнейшем будет невозможно. При неполном перемешивании компонентов на поверхности пола могут образовываться неотвержденные участки.

НАНЕСЕНИЕ

Удостовериться, что загрунтованная поверхность не имеет пористых участков, в противном случае, возможно образование кратеров или пузырей. Для сильно впитывающих оснований рекомендуется присыпка накидом кварцевым песком фракции 0,1 – 0,3 мм. После отверждения грунтовки слегка отшлифовать и удалить излишки песка промышленным пылесосом. После перемешивания состав вылить на пол и распределить по поверхности зубчатым шпателем с размером зубца 10 – 16 мм или ракелью с регулируемым зазором. Высота зубца и наклон инструмента определяют толщину полимерного слоя. Для деаэрации, то есть удаления пузырьков воздуха, и уплотнения материала применяется игольчатый валик с острой иглой. Необходимо несколько раз в течение времени жизнеспособности состава прокатать всю поверхность в шахматном порядке.

ОЧИСТКА ИНСТРУМЕНТА

Неотвержденный материал с инструмента удалить при помощи растворителя. Затвердевший состав возможно удалить только механически.

УПАКОВКА И ХРАНЕНИЕ

SlimTop 355FL-AS поставляется комплектом 31,3 кг: в 2,9 кг канистре (компонент А) и 3,4 кг канистра (компонент Б) и 25 кг мешок (компонент С). Хранить в закрытой заводской упаковке в сухом помещении при комнатной температуре. Срок годности компонентов А и В 9 месяцев со дня изготовления и 6 месяцев для компонента С.

ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ

Компоненты А и B в несмешанном состоянии могут повлечь загрязнение водоемов. Не допускать попадания в канализацию, почву и грунтовые воды. Отвердевший состав опасности не представляет. Бумажный мешок утилизировать как бытовые отходы.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Работы следует проводить в хорошо проветриваемом помещении, не следует допускать попадания материала на открытые участки кожи, в глаза и рот. При попадании в глаза необходимо промыть их большим количеством воды и обратиться к врачу. При проведении работ рекомендуется пользоваться специальной одеждой, защитными очками и перчатками.

ВНИМАНИЕ

Все рекомендации и технические характеристики верны при температуре окружающей среды +21±2 °C и относительной влажности воздуха 60±10 %. Качество материала гарантируется только при точном соблюдении инструкции производителя по технологии применения и требований СНиП. Инструкция по применению теряет силу после появления новой редакции текста, размещаемого на интернет-сайте производителя dispomix.ru.

ООО

ООО "Транснефть-Синтез"

Республика Татарстан, Елабужский р-н, Елабуга, Алабуга ОЭЗ тер, Ш-2 ул, д. 4/1
Агропромышленный комплекс

Агропромышленный комплекс "Богородские деликатесы"

Московская область, Щелковский район, д. Назимиха, стр. 1Б
ТЦ

ТЦ "Акварель"

Московская обл, Пушкинский р-н, Пушкино

ООО "Кубанский бекон"

Краснодарский край, Курганинск, ул. Лермонтова, д. 122

ООО "Нафта-Строй"

Москва, ул. Ленинская Слобода, д. 23, стр. 10
Категории
